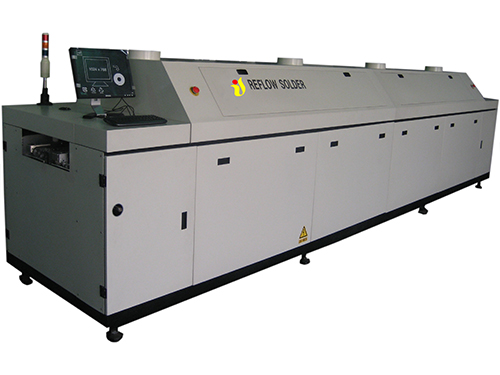

HX-40RDN SMT回焊爐

基本用途
＊ 適用于PCB基板CSP，BGA元件的焊接。

適用范圍

＊ 適用產品：PCB基板等。
＊ 應用行業：廣泛應用于電子、電器等行業。

產品特點
＊ 采用進口發熱部件，溫度均勻，補償效率高，適合于CSP，BGA元件焊接；

＊ 專用風輪設計，風速穩定；

＊ 各溫區采用強制獨立循環，獨立PID控制，上下獨立加熱方式，使?fàn)t腔溫度正確，均勻，熱容大；

＊ 升溫快，從室溫到工作溫度≤20MIN；

＊ 進口優質高溫高速馬達運風平穩，震動小，噪音??；

＊ 爐體采用氣缸頂升，安全棒支撐；

＊ 鏈條，網帶同步等速傳輪，采用無級變速，進口動力；

＊ 特制優質鋁合金導軌，自動加油系統；

＊ 中英文Windows操作系統，功能強大，操作方便；

＊ 斷電保護功能，確保斷電后PCB板正常輸出，不致?lián)p壞；

＊ PC機與PLC通訊采用PC/PPI協議，工作穩定，杜絕死機；

＊ 自動監測，顯示設備工作狀態；

＊ 強制空氣冷卻。

技術參數
＊ 適用錫膏類型：無鉛焊料/普通焊料；

＊ 加工最大基板尺寸：MAX 450(W)；

＊ 適用元件種類：0402小元件CSP、BGA等單面/雙面板；

＊ 機身尺寸 L*W*H（mm）：5620*1120*1450；

＊ 溫區構成：上10區 、下10區、20個溫控、2個專用冷卻區；

＊ 預熱區長度：4350；

＊ 溫度控制方式：各溫區獨立PID控制；

＊ 溫區控制精度：±1℃；

＊ PCB橫向溫度偏差：±1℃；

＊ 溫度控制范圍：室溫~350℃；

＊ 升溫時間（冷機啟動）：20分鐘之內；

＊ 溫度穩定時間：5分鐘之內；

＊ 傳送帶寬度：450mm；

＊ 傳送方式：鏈條+網帶；

＊ 輸送方向：左→右（右→左）可選；

＊ 傳輸鏈條面高度：900mm±20；

＊運輸速度：1~3米/分；

＊ 電源：3P 380V；

＊ 啟動功率/空載功率：48KW/8KW；

＊ 不間斷電源：USP 1000VA；

＊ 啟動功率/空載功率：48KW/8KW；

＊ 傳送電機：220VAC 單相120W；

＊ 運風馬達：220/380V  AC 120W；

＊ 控制系統：三菱PLC可設定、修改、儲存、溫度及速度參數。
